Forneau à tubes à haute vacuité à trois zones de 1700 °C Forneau à tubes CVD avec brides de refroidissement par eau

Résumé du produit pour four à tubes à trois zones

Le PTC D100/1500/17/3 est un four à tubes à trois zones de grande taille OD100mm certifié CE avec une bride d'étanchéité à vide complète et des dispositifs de refroidissement à l'eau.Chaque zone de chauffage est de 20 " de longueur et contrôlée par trois 30 segments de précision de contrôleurs de température numériques indépendammentLes zones de chauffage sont chauffées par de puissants éléments 1800 MoSi2 jusqu'à 1700°C. Le four à tubes peut créer les différents gradients thermiques en réglant la température de trois zones.Il est un excellent four pour préparer des matériaux fonctionnels sous gradient thermique, et peut également être utilisé pour la croissance de nano ou de film par CVD.

Principales caractéristiques

• Tmax 1700 °C
• Trois zones de chauffage indépendantes, longueur totale de 1500 mm
• Structure en acier double, chambre de four non divisée pour protéger les pertes de chaleur minimales
• Plusieurs processus atmosphériques dans un seul cycle sont disponibles
• Le niveau maximal de vide atteint 10E-3 torr travaillé avec une pompe moléculaire
• Chambre isolée en fibres avec des éléments chauffants MoSi2 puissants pour assurer une température uniforme
• Régulateur de température Shimaden PID avec 30 segments programmables
• autres appareils pour la fabrication de lampes, de lampes de poche ou de lampes de protection
• Le support à double bride assure une meilleure étanchéité et une durée de vie plus longue du tube
• Thermocouple à longue durée de vie de type B
• Certifié CE, norme

Rampes, logements et courbes de refroidissement pour les fours à tubes CVD de la série 1700

Mesures de sécurité

• Ampère intégré et double voltmètre pour une surveillance et un dépannage faciles.
• La protection contre la surchauffe éteint le four à tubes si la température est en dehors de la plage acceptable (voir le manuel du contrôleur) ou lorsque le thermocouple est cassé ou dysfonctionne
• La protection contre les pannes de courant reprend le fonctionnement du four immédiatement après le point de panne lorsque le courant est rétabli
• Le contrôle PID basé sur le microprocesseur fournit un processus thermique optimal avec un dépassement minimal

Galerie de produits

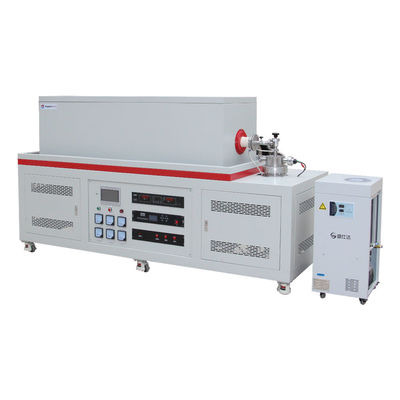

Vue avant pourForneau à tubes CVD de zone 31700 degrés C

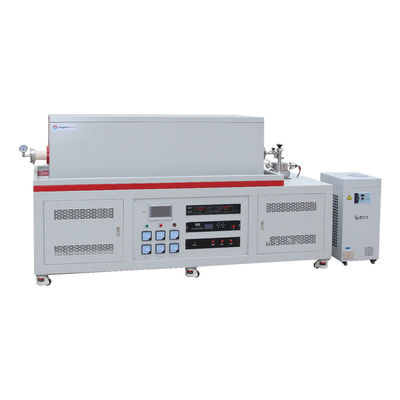

Vue latéralepour 1700CForneau à tubes CVD de zone 3avec un dispositif de refroidissement par eau

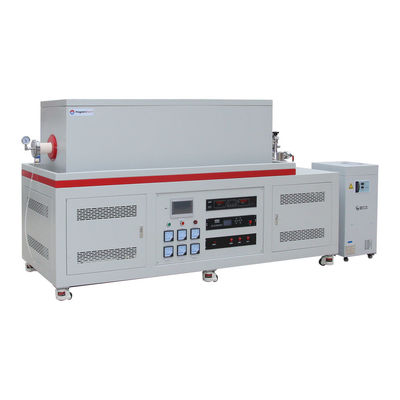

Détailspour1700 °CForneau à tubes CVD de zone 3d'une épaisseur n'excédant pas 1 mm

Spécifications techniques

Notes sur la demande

• Ne remplissez pas de gaz explosifs tels que l'hydrogène ou le méthane dans le tube du four sans les contrôles et la supervision de sécurité nécessaires.
• Les fours à tubes de 1700C avec tube d'alumine sont conçus pour une utilisation sous vide et basse pression; 0,2 bar / 3 psi / 0,02 MPa
• Pour minimiser le taux de fissuration des tubes en céramique, veuillez changer la position (marquer quatre points sur le tube) chaque lot
• Des petites fissures peuvent apparaître sur la surface de la céramique réfractaire au cours d'une utilisation prolongée.

Comparaison des tailles
