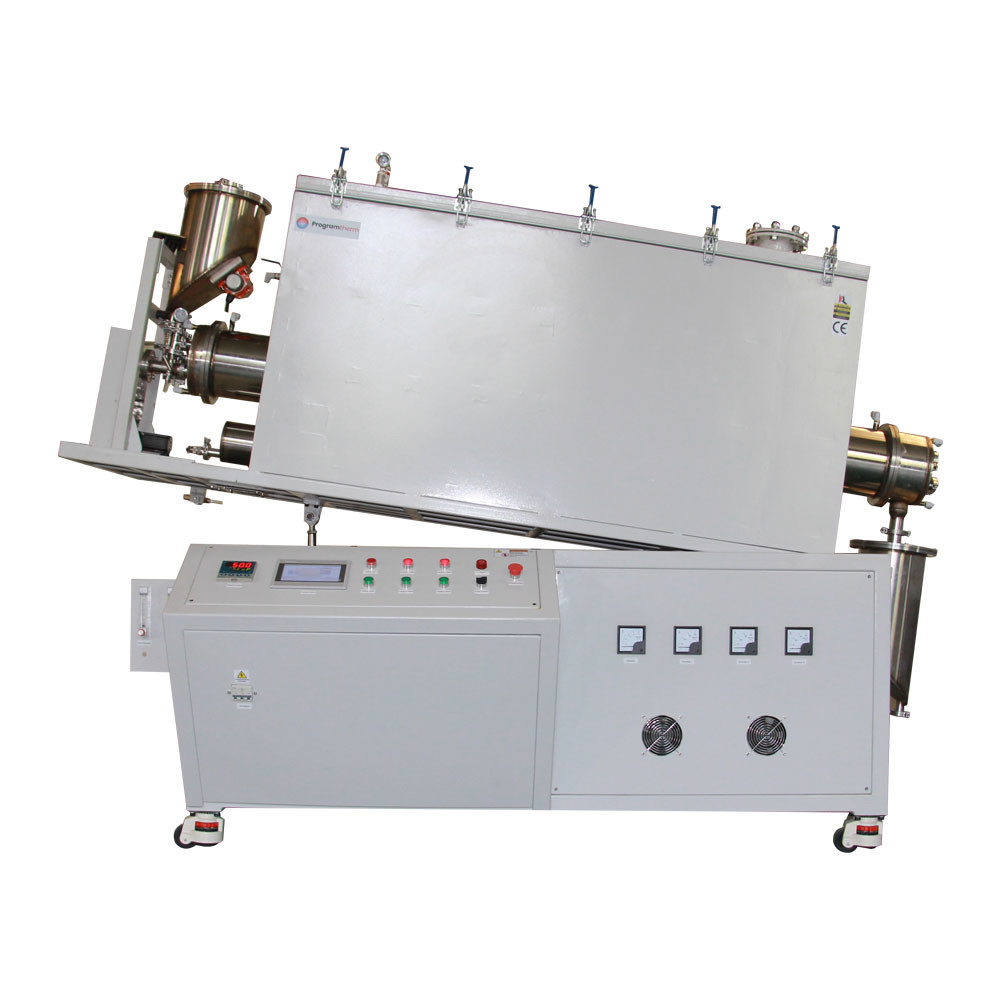

Forneau à tubes sous vide à haute température OD170mm ID150mm

Résumé du produit pour four rotatif à tubes

Le PTR D170/900/17 est un grand four à tubes rotatifs OD170mm certifié CE hautement personnalisé avec une bride d'étanchéité sous vide et des dispositifs de refroidissement à l'eau.Le tube du four a été construit avec un tube de SiC recristalliséLe four est équipé d'une boîte d'alimentation, d'une boîte de décharge, d'une entrée et d'une sortie de gaz, d'une entrée et d'une sortie de gaz sous pression, d'un système de rotation et d'inclinaison.zone de chauffage de 900 mm de longueur et contrôlée par une précision de 30 segments de régulateurs de température numériques indépendammentLa zone de chauffage est chauffée par de puissants éléments 1800 MoSi2 jusqu'à 1600°C.et peut également être utilisé pour la croissance de nano ou de film par CVD.

Principales caractéristiques

• Tmax 1600 °C

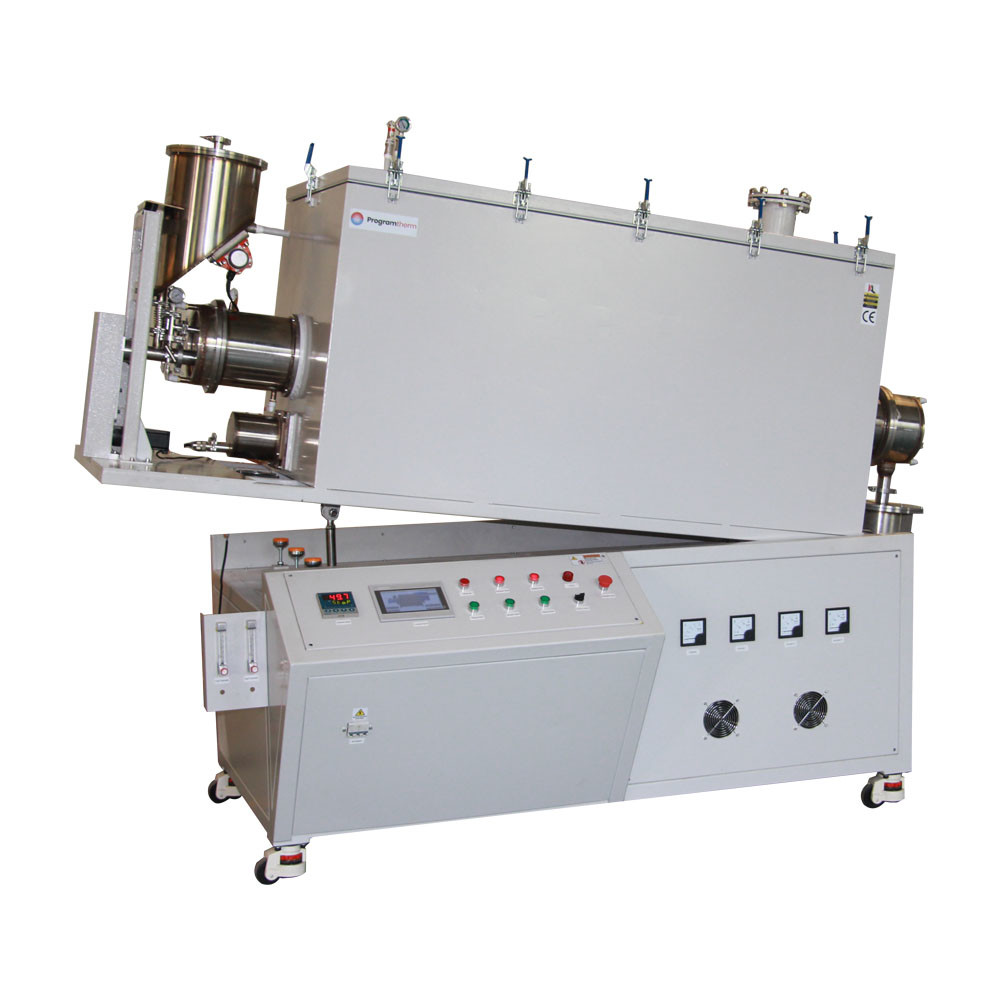

• Fours à tubes en rotation et en inclinaison
• Structure en acier double, chambre de four non divisée pour protéger les pertes de chaleur minimales
• Plusieurs processus atmosphériques dans un seul cycle sont disponibles
• Chambre isolée en fibres avec des éléments chauffants MoSi2 puissants pour assurer une température uniforme
• Régulateur de température Shimaden PID avec 30 segments programmables
• Flanches d'étanchéité à refroidissement par eau SS304 avec soupape et compresseur
• Thermocouple à longue durée de vie de type B
• Certifié CE, norme

Rampes, logements et courbes de refroidissement pour les fours à tubes de la série 1700

Mesures de sécurité

• Ampère intégré et double voltmètre pour une surveillance et un dépannage faciles.
• La protection contre la surchauffe éteint le four à tubes si la température est en dehors de la plage acceptable (voir le manuel du contrôleur) ou lorsque le thermocouple est cassé ou dysfonctionne
• La protection contre les pannes de courant reprend le fonctionnement du four immédiatement après le point de panne lorsque le courant est rétabli
• Le contrôle PID basé sur le microprocesseur fournit un processus thermique optimal avec un dépassement minimal

Galerie de produits

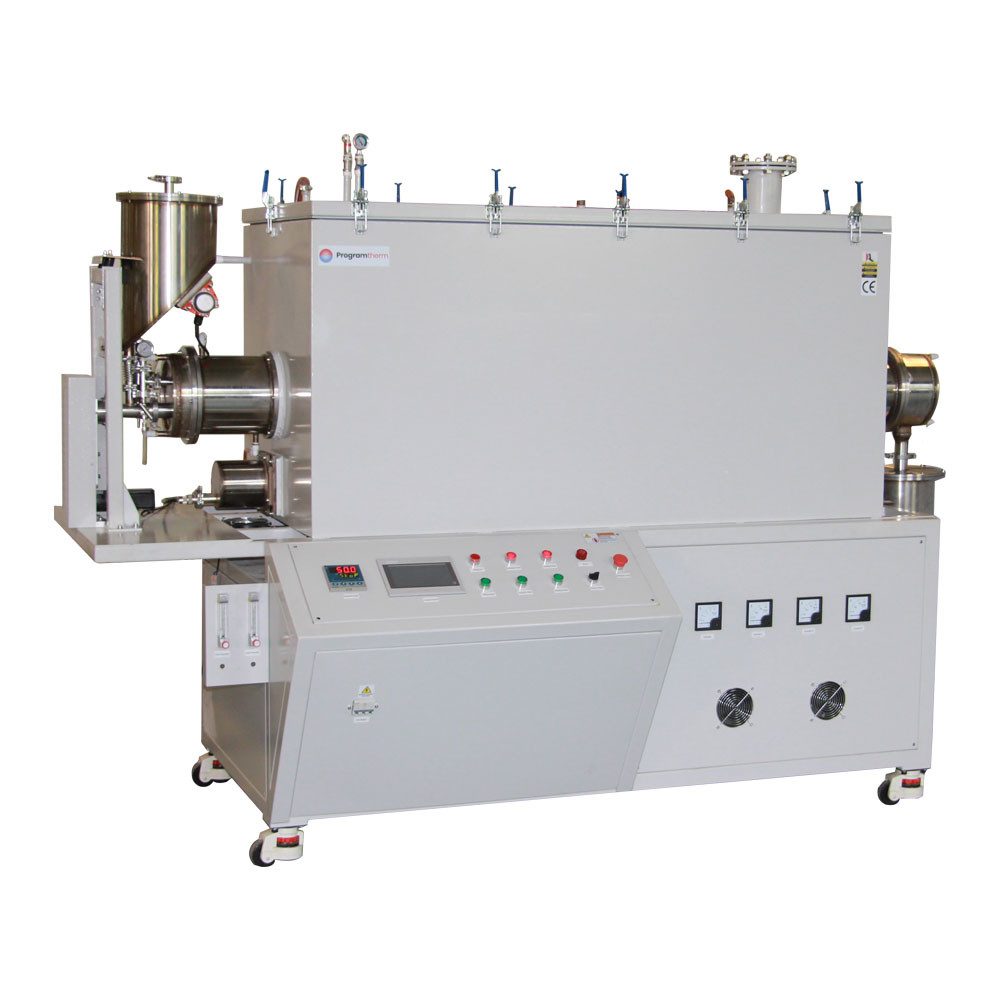

Vue avant pour Rfour à tubes1700 degrés C

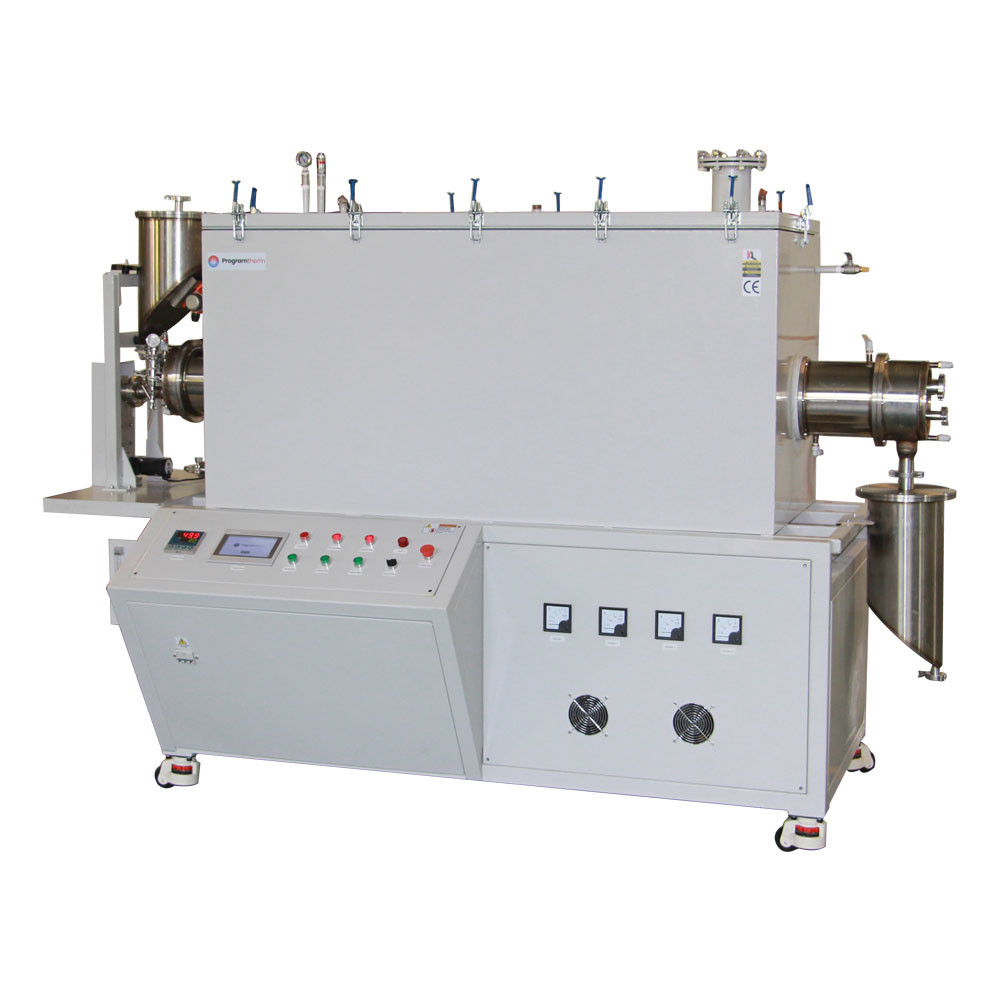

Vue latéralepour 1700CPièces à moteur à combustionavec un dispositif de refroidissement par eau

Spécifications techniques

Notes sur la demande

• Ne remplissez pas de gaz explosifs tels que l'hydrogène ou le méthane dans le tube du four sans les contrôles et la supervision de sécurité nécessaires.
• Les fours à tubes de 1700C avec tube d'alumine sont conçus pour une utilisation sous vide et basse pression; 0,2 bar / 3 psi / 0,02 MPa
• Pour minimiser le taux de fissuration des tubes en céramique, veuillez changer la position (marquer quatre points sur le tube) chaque lot
• Des petites fissures peuvent apparaître sur la surface de la céramique réfractaire au cours d'une utilisation prolongée.

Comparaison des tailles
