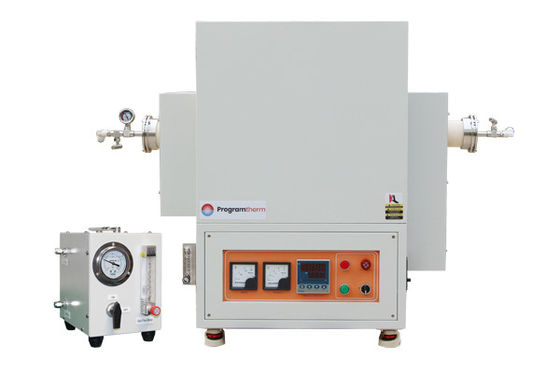

Forneau à tubes rotatifs à zone unique 1700C avec bride et tube en aluminium de 80 mm - PTR D80/300/17

Vue d'ensemble du produit

Le PTR D80/300/17 est un four rotatif à tubes à 1700 °C, à une vitesse de rotation de 1 à 8 tours par minute, réglable librement,permettant aux échantillons en poudre ou granulaires à l'intérieur de réagir complètement et uniformément avec dans des atmosphères ou dans le vide de frittageStructure de coque en acier au carbone à double couche, isolation en céramique d'aluminium de 1800#, tubes à 99,5% d'alumine, brides d'étanchéité à ouverture rapide avec adaptateur de tuyau à gaz de 1/4"un régulateur numérique programmable à 30 segments avec une précision de +/-1C.

Principales caractéristiques

• Tmax 1700°C
• Pièces de chauffage à base d'eau
• Structure en acier double, perte de chaleur minimale
• Ensemble individuel de système d'alimentation en gaz à canal unique
• Vitesse de rotation de 1 à 8 tr/min
• Chambre isolée par fibre pour une stabilité et une homogénéité maximales en température
• Des éléments de chauffage MoSi2 puissants assurent une température uniforme
• Contrôleur PID numérique avec 30 segments programmables
• 99Tubes de traitement de la teneur en aluminium de 0,5% avec brides d'étanchéité SS304 avec adaptateur de tuyau à gaz de 1/4"
• Le support à double bride assure une meilleure étanchéité et une durée de vie plus longue du tube
• Thermocouple à longue durée de vie de type B
• Certifié CE, norme

Mesures de sécurité

• Ampère intégré et double voltmètre pour une surveillance et un dépannage faciles.
• La protection contre la surchauffe éteint le four si la température dépasse la plage acceptable (voir le manuel du contrôleur) ou si le thermocouple est cassé ou défectueux.
• La protection contre les pannes de courant reprend le fonctionnement du four immédiatement après le point de panne lorsque le courant est rétabli.
• Le contrôle PID basé sur le microprocesseur fournit un processus thermique optimal avec un dépassement minimal

Détails du produit

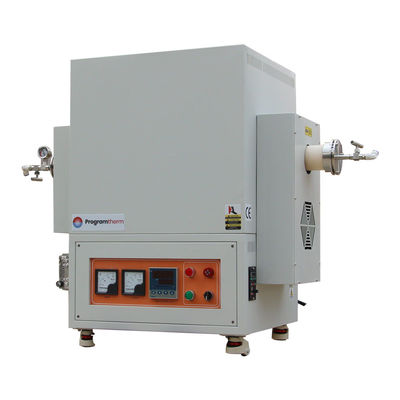

1700°C four à tubes rotatifs à zone unique avec brides et tube en aluminium

• Le four à tubes rotatifs à zone unique de 1700°C est principalement composé de cinq parties: corps du four, tube du four, accessoires d'étanchéité de la bride, système d'alimentation en gaz et système de régulation de la température
• La coque extérieure en acier du four est traitée par décapage et phosphatation, revêtement en poudre d'environnement sur la surface, résistance à la corrosion et à l'oxydation, ventilateur de refroidissement intégré,température de surface Rt+45°C
• Une apparence exquise, conformité ISO, CE

1700°C zone unique haute température

• Isolement en céramique à haute teneur en aluminium, gravure CNC, raccordement étroit des parois de la chambre, chauffeur MoSi2 de type U, résistant à la température jusqu'à 1800C
• Longueur de chauffage 300 mm, adaptée au tube d'alumine de diamètre 40-80 mm.La partie critique de la zone de chauffage à l'intérieur du tube de four est équipée de la prise de tube en céramique, qui peut empêcher efficacement la fuite de chaleur et réduire les pertes de chaleur
• Thermocouple de type B

NOTE:La structure de la chambre est uniquement à titre de référence, la conception réelle est considérée comme standard

Flange à ouverture rapide avec joint rotatif, buse à gaz de pagode de 1/4 "

• Équipé d'accessoires de brides à ouverture rapide SS304 pour le chargement et le déchargement rapides de matériaux, scellés avec des anneaux d'étanchéité en caoutchouc fluoré résistant à haute température
• L'entrée et la sortie d'air adopte une buse d'air de pagode G1/4 pouces, qui peut être connectée à un tuyau en PTFE d'un diamètre extérieur de 8 mm. Le vide maximal peut atteindre 10*-7torr
• Équipé de supports de brides réglables pour assurer un fonctionnement sûr et stable du tube de four

Ensemble individuel de dispositif d'alimentation en gaz à canal unique

• Les fours à tube de laboratoire 1200C-1700C sont tous équipés d'un dispositif d'alimentation en gaz à canal unique
• Joints à double ferrule; débitmètre à flotteur de gaz, le débit est réglable dans la plage 60-600ml/min
• Les gaz disponibles: N2, Ar, H2, CO, etc.

REMARQUE:Lors du remplissage des gaz réducteurs, des soupapes de freinage, des soupapes à sens unique, des systèmes de traitement des gaz d'échappement, etc. doivent être configurés.

Panneau de commande pour une zone unique à haute température de 1700 °C

• Conception intégrée avec régulateur de température, ampérimètre, voltmètre, boutons de fonction sur le panneau
• Contrôleur de température PID intelligent avec programmes à 30 segments, précision de ±1°C
• Coupe de courant, surchauffe, rupture du thermocouple et protection contre l'épuisement
• Fonction de réglage automatique de la température
• Avec interface de communication 485 (facultatif)

PROGRAMMES de chauffage pour un four à tubes rotatifs à zone unique de 1700 °C

• 30 segments programmables, température de chauffage de 1 à 10 °C/min, réglée librement
• Bonne isolation thermique, refroidissement naturel, refroidissement doux
• 7 "écran tactile est optionnel, les programmes de chauffage peuvent être affichés en temps opportun, et téléchargés

Spécifications techniques

Notes sur la demande

• La pression du tube de traitement doit être inférieure à 0,02 MPa
• La source de gaz doit équiper la vanne réductrice de pression
• Avant de remplir les gaz de réduction comme H2, devrait pomper l'air hors du tube

Comparaison de taille
