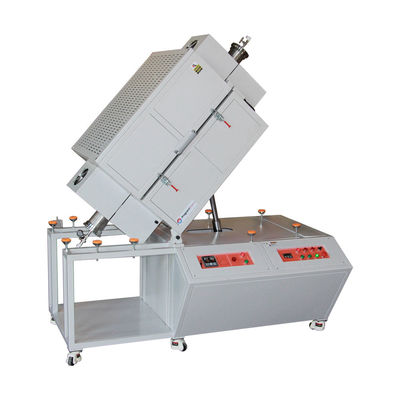

1200C Grand four rotatif vertical à zone unique avec tube métallique OD300mm

Vue d'ensemble du produit

Le PTR D300/600/12 est un grand four à tube rotatif à zone de chauffage à chauffage unique, inclinable, dont le corps peut être incliné à 90°/verticalement,le four est conçu avec deux chambres semi-circulaires avec fil de bobine en alliage intégréLe tube de four est fabriqué en acier inoxydable 310SS avec lame de remuage intégrée, le volume de chargement effectif est de 10L, et la vitesse de rotation peut être réglée dans les plages de 0,1 à 5 tr/min.spécialement conçus pour le traitement thermique de matières granulaires, tels que l'oxyde de céramique de calcination et la poudre de graphite, etc.

Principales caractéristiques

• Tmax 1200°C
• Fours à tube à chauffage unique, rotatifs, inclinés et verticaux
• Porte de four manuelle avec assistance de barres hydrauliques
• Chambre d'isolation en fibre de céramique avec fil de chauffage intégré
• Tubes 310SS avec lame de remuage intégrée, volume de chargement 10L, vitesse de rotation 0,1-5rmp
• Équiper de refroidissement par air les deux extrémités du tube
• Flanche d'étanchéité SS304 avec entrée et sortie de gaz
• Thermopare de type N
• Contrôleur PID numérique avec 30 segments programmables
• Le support à double bride assure une meilleure étanchéité et une durée de vie plus longue du tube
• Certifié CE

Mesures de sécurité

• Ampère intégré et double voltmètre pour une surveillance et un dépannage faciles.
• La protection contre la surchauffe éteint le four si la température dépasse la plage acceptable (voir le manuel du contrôleur) ou si le thermocouple est cassé ou défectueux.
• La protection contre les pannes de courant reprend le fonctionnement du four immédiatement après le point de panne lorsque le courant est rétabli.
• Le contrôle PID basé sur le microprocesseur fournit un processus thermique optimal avec un dépassement minimal

Détails du produit

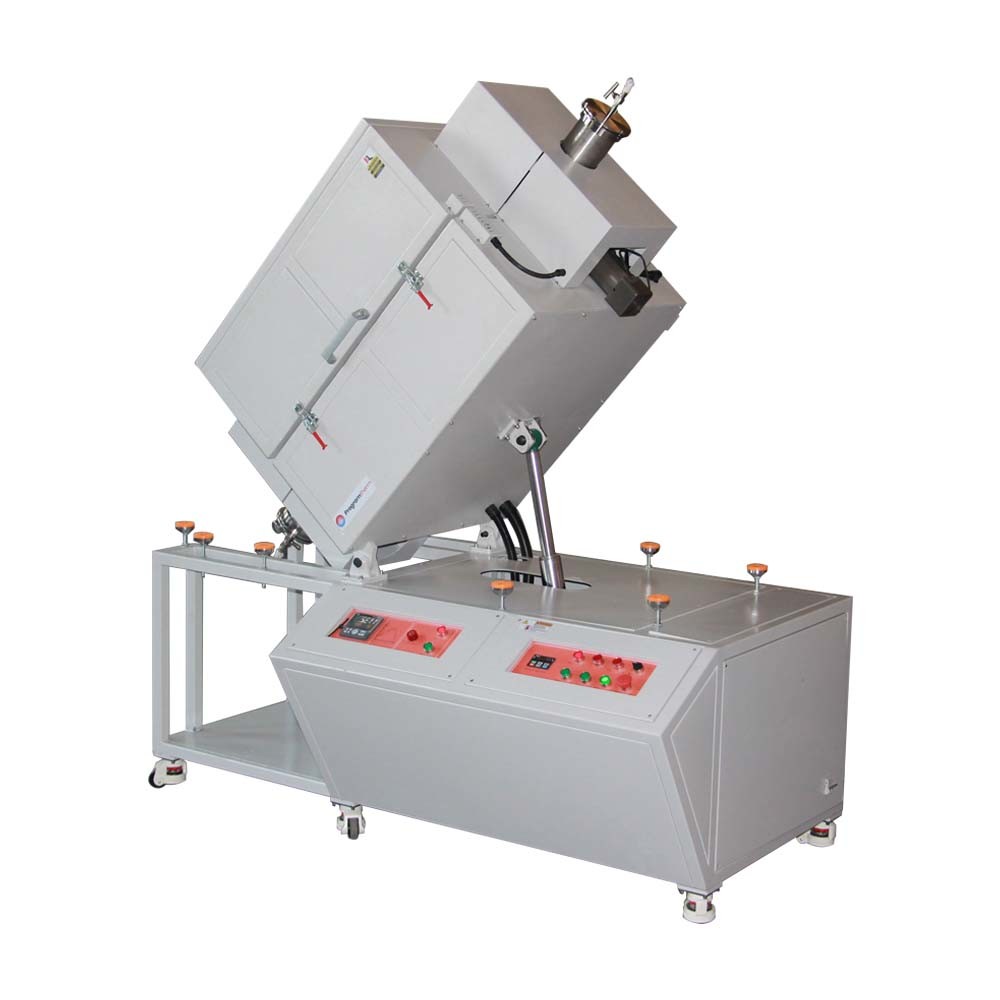

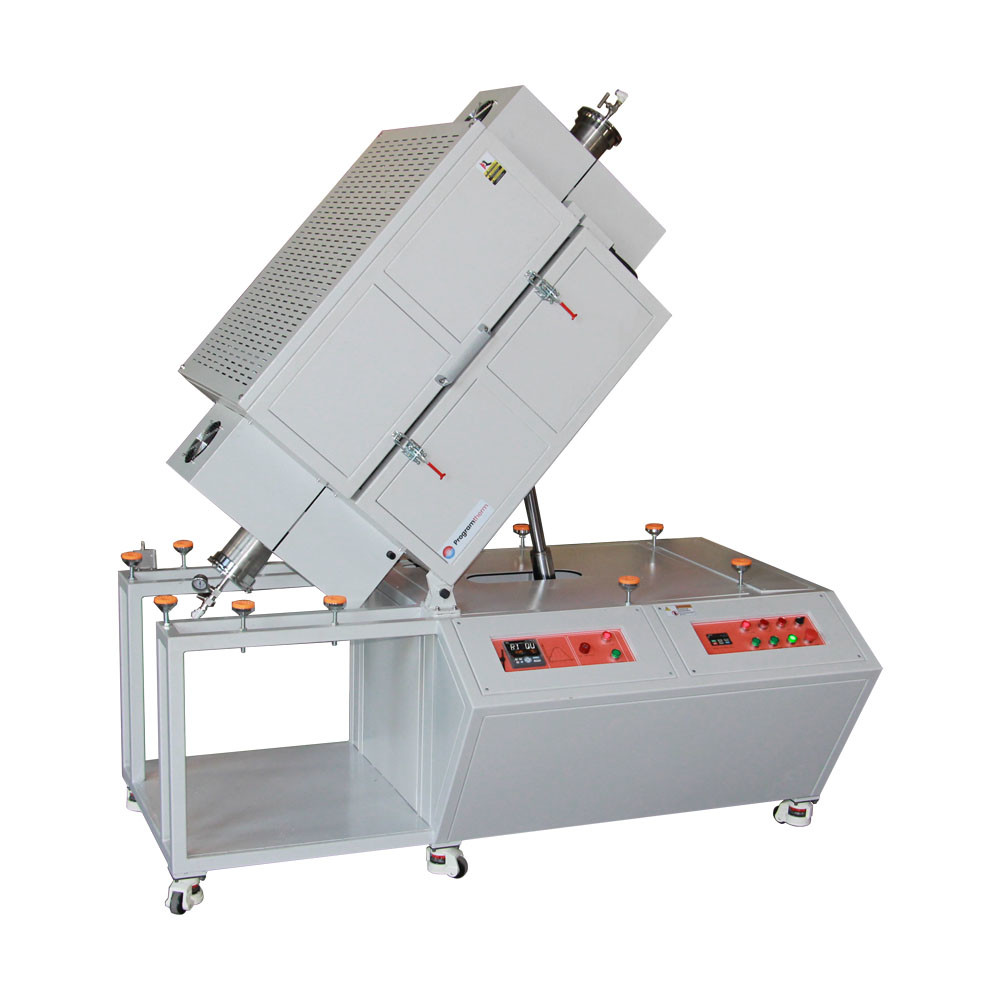

1200°C Grand four rotatif vertical à zone de chauffage unique

• Le four à tubes rotatifs est principalement composé de sept parties à savoir le corps du four, le tube de traitement 310S, les brides d'étanchéité, le système d'alimentation en gaz, le système de levage, le système rotatif et le système de contrôle de la température
• La coque extérieure en acier du four est traitée par décapage et phosphatation, revêtement en poudre d'environnement sur la surface, résistance à la corrosion et à l'oxydation, ventilateur de refroidissement intégré,température de surface Rt+45°C
• Une apparence exquise, conformité ISO, CE

Chambre de chauffage avec tube métallique pour le four à tubes à 1200 °C

• Le four est constitué de deux matériaux en fibres céramiques semi-circulaires, filtrés sous vide et étroitement couplés en une seule pièce.
• Longueur de la zone de chauffage 600 mm et tube métallique OD 300 mm
• Le tube de traitement est constitué de tube soudé 310S, polissage de surface, résistant à la chaleur à 1100°C, tube de chauffage moyen OD300mm, zone non chauffante OD120mm,3 palettes horizontales de remuage à distance égale soudés à l'intérieur du tubeLa vitesse de rotation peut être réglable.
• Équipé d'une station hydraulique et d'un cylindre hydraulique, le corps du four peut être incliné à 90° pour faciliter le déchargement.
• Thermocouple de type N au sommet de la chambre du four

Flanche d'étanchéité 304SS, support de tube de four, buse à gaz de pagode de 1/4"

• Équipé d'accessoires de brides d'étanchéité SS304 pour le chargement et le déchargement rapides de matériaux, scellé avec des anneaux d'étanchéité en caoutchouc fluoré résistant à haute température
• L'entrée et la sortie d'air adopte une buse d'air de pagode G1/4 pouces, qui peut être connectée à un tuyau en PTFE d'un diamètre extérieur de 8 mm. Le vide maximal peut atteindre 10*-7torr
• Équipé d'un système de refroidissement à l'air au sommet de l'extrémité du tube

Programmes de chauffage pour les grands fours à tubes rotatifs verticaux à 1200 °C

• 32 segments programmables, température de chauffage de 1 à 20 °C/min à réglage libre
• Bonne isolation thermique, refroidissement naturel, refroidissement doux
• 7 "écran tactile est optionnel, les programmes de chauffage peuvent être affichés en temps opportun, et téléchargés

Spécifications techniques

Notes sur la demande

• La pression du tube de quartz devrait être inférieure à 0,02 MPa
• La source de gaz doit équiper la vanne réductrice de pression
• Avant de remplir les gaz de réduction comme H2, devrait pomper l'air hors du tube
• Lorsque vous remplissez les gaz de l'entrée de gaz dans le tube, vous devez vous assurer que la vanne de sortie de gaz est ouverte

Comparaison de taille
