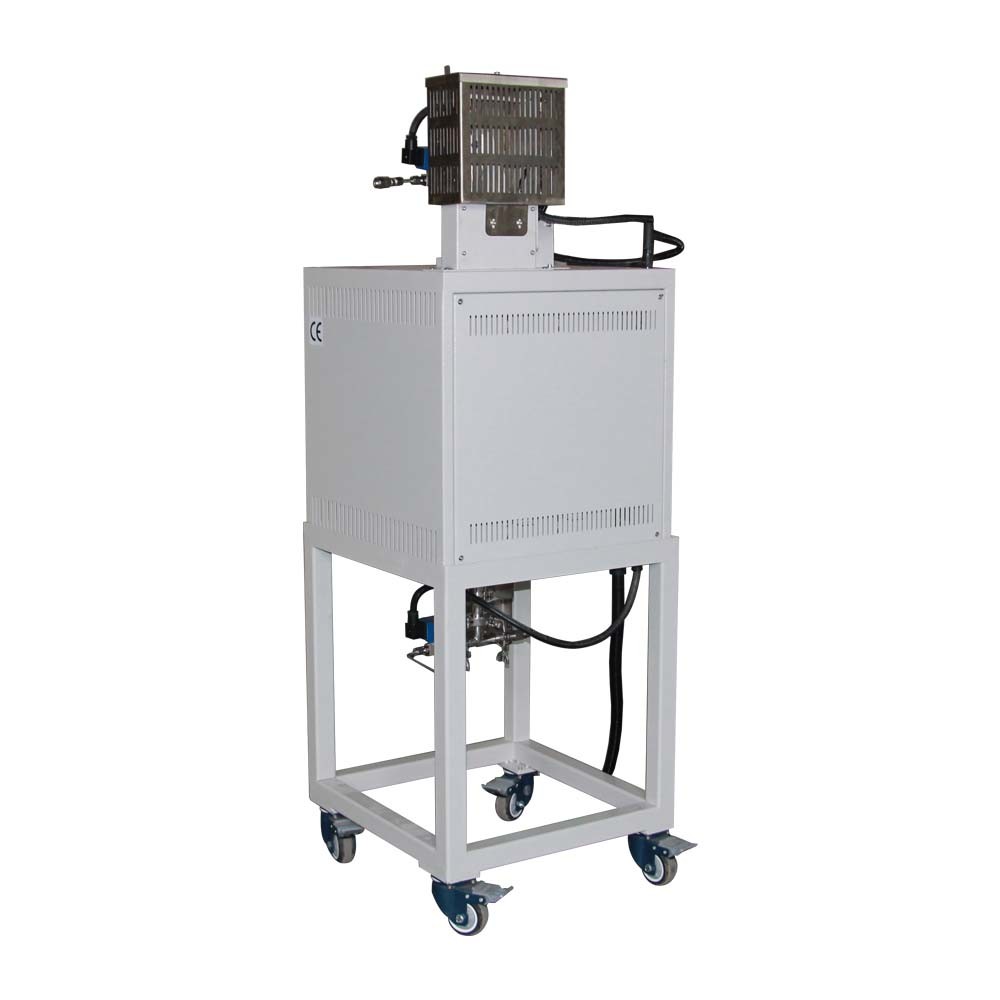

Cuve à tube à hydrogène verticale à 1400°C avec dispositif d'allumage et tube d'alumine OD40

Vue d'ensemble du produit

Le PTV D40/300/14 est un four à tube d'hydrogène vertical personnalisé avec déplacement automatique de gaz PLC et allumage de gaz de sortie.La température du four à tubes verticaux est contrôlée par un régulateur de puissance SCR de haute précision avec une précision de +/-1C et 32 programmes de segmentsIl est conçu pour le traitement thermique de divers types de nouveaux matériaux dans des conditions d'hydrogène ou d'autres gaz jusqu'à 1400 °C.

Principales caractéristiques

• Tmax 1400°C
• Forneau tubulaire à zone de chauffage unique, atmosphère verticale à hydrogène
• cabine de commande individuelle, atmosphère hydrogène
• Système de remplacement de gaz entièrement automatique commandé par PLC et dispositif d'allumage H2
• Équipement de soupape à sens unique et de soupape de freinage pour le fonctionnement de la sécurité H2
• Thermocouple de type S
• Éléments de chauffage SiC de type U puissants, vitesse de chauffage rapide
• autres appareils pour la fabrication de lampes, de lampes de poche ou de lampes de protection
• 990,5% de tubes d'alumine
• PID numérique programmable 32 segments avec une précision de +/-1C
• Norme CE

Mesures de sécurité

• Ampère intégré et double voltmètre pour une surveillance et un dépannage faciles.
• La protection contre la surchauffe éteint le four si la température dépasse la plage acceptable (voir le manuel du contrôleur) ou si le thermocouple est cassé ou défectueux.
• La protection contre les pannes de courant reprend le fonctionnement du four immédiatement après le point de panne lorsque le courant est rétabli.
• Le contrôle PID basé sur le microprocesseur fournit un processus thermique optimal avec un dépassement minimal

Détails du produit

1400°C four à tube à hydrogène vertical à zone de chauffage unique

• Le four à tube d'hydrogène vertical est principalement composé de sept parties: corps du four, tube en aluminium, pièces de flange d'étanchéité, système d'alimentation en gaz, système d'allumage,Système de régulation de température PLC et support mobile
• La coque extérieure en acier du four est traitée par décapage et phosphatation, revêtement en poudre d'environnement sur la surface, résistance à la corrosion et à l'oxydation, ventilateur de refroidissement intégré,température de surface Rt+45°C
• Une apparence exquise, conformité ISO, CE

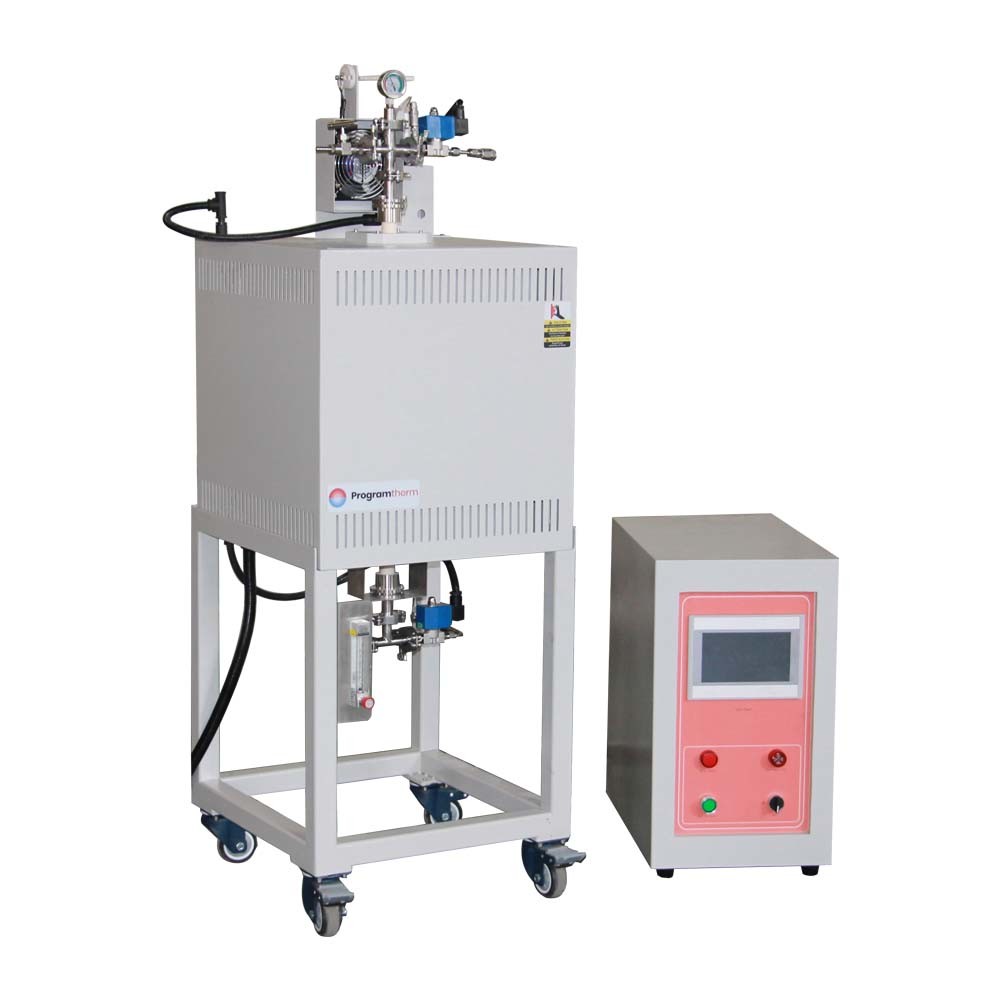

Système de commande PLC pour le four à tube à hydrogène vertical à 1400 °C

• Panneau tactile de 7 pouces, armoire de commande individuelle
• Déplacement automatique du gaz par PLC et allumage du gaz de fond
• Équipés d'un module de télécommande

Système d'alimentation en gaz à deux canaux

• Équipé d'accessoires de brides à ouverture rapide SS304 pour le chargement et le déchargement rapides de matériaux, scellés avec des anneaux d'étanchéité en caoutchouc fluoré résistant à haute température
• La soupape solénoïde pour le remplissage du gaz. L'entrée et la sortie d'air adopte une buse d'air de pagode G1/4 pouces, qui peut être connectée à un tuyau PTFE d'un diamètre extérieur de 8 mm. Le vide maximal peut atteindre 10 * -7 torr
• Équipé de supports de brides réglables pour assurer un fonctionnement sûr et stable du tube de four

Dispositif d'allumage à l'hydrogène

• Équiper le dispositif d'hydrogène, le gaz réducteur est brûlé à la sortie de gaz
• Lorsque le thermocouple détecte que la température est inférieure à la valeur réglée (réglée à 200-300 degrés), il s'allume à nouveau.et il sera rempli d'azote pour la protection, qui est sûre et fiable.
• Joints à double ferrule; débitmètre à flotteur de gaz, le débit est réglable dans la plage 60-600ml/min
• Les gaz disponibles sont: N2, Ar, H2, CO, etc.

REMARQUE: Lors du remplissage du gaz réducteur, des soupapes de freinage, des soupapes à sens unique, des systèmes de traitement des gaz d'échappement, etc. doivent être configurés.

Spécifications techniques

Notes sur la demande

• La pression du tube de four doit être inférieure à 0,02 MPa
• La source de gaz doit équiper la vanne réductrice de pression
• Avant de remplir les gaz de réduction comme H2, devrait pomper l'air hors du tube
• Lorsque vous remplissez les gaz de l'entrée de gaz dans le tube, vous devez vous assurer que la vanne de sortie de gaz est ouverte

Comparaison de taille
