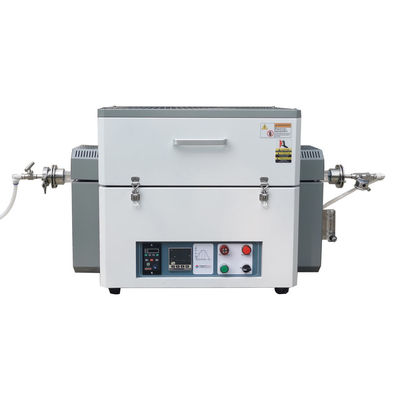

1200°C Forneau à tube rotatif de laboratoire avec filtre à gaz et tube de quartz OD100mm

Vue d'ensemble du produit

Le PTR D100/400/12 est un four rotatif à tube à 1200°C pour laboratoire, avec une seule zone de chauffage.particulièrement adapté aux procédés de traitement thermique des particules telles que la calcination, dans lesquels le flux continu à haute température sous vide ou la protection atmosphérique, la frittage, revêtement par film sous vide, expériences de CVD et tests de composants physiques pour la préparation de terres rares, éclairage électronique, recuit de cristaux, céramique biologique, céramique électronique, alliage spécial,matériau magnétique, la coulée de précision et le traitement thermique des métaux..

Principales caractéristiques

• Tmax 1200°C
• Forneau à tubes rotatifs à zone de chauffage unique
• Construction d'un tube de verre de quartz transparent de haute pureté avec 4 lames de remuage pour le mélange des matériaux
• Chambre de four partagée pour un accès rapide et facile aux tubes
• Vitesse de rotation de 0,1 à 10 tr/min
• Tmax niveau de vide 10E-7 torr,système d'alimentation à gaz par canal unique
• SS304 Flanges d'étanchéité à ouverture rapide avec vannes d'aiguille et manomètre
• Chambre isolée en fibres avec des fils de chauffage intégrés de tous les côtés pour assurer une température uniforme
• Thermopare de type N
• Contrôleur de température PID intelligent avec 32 segments programmables
• Certifié CE

Mesures de sécurité

• Ampère intégré et double voltmètre pour une surveillance et un dépannage faciles.
• La protection contre la surchauffe éteint le four si la température dépasse la plage acceptable (voir le manuel du contrôleur) ou si le thermocouple est cassé ou défectueux.
• La protection contre les pannes de courant reprend le fonctionnement du four immédiatement après le point de panne lorsque le courant est rétabli.
• Le contrôle PID basé sur le microprocesseur fournit un processus thermique optimal avec un dépassement minimal

Détails du produit

1200°C four à tube de laboratoire à chauffage unique avec système de filtrage des gaz

• Le four à tube rotatif de laboratoire à zone unique de 1200 °C est principalement composé de six parties: corps du four, tube du four, accessoires d'étanchéité de la bride, système d'alimentation en gaz,Système de régulation de la température et système de filtration du gaz
• La coque extérieure en acier du four est traitée par décapage et phosphatation, revêtement en poudre d'environnement sur la surface, résistance à la corrosion et à l'oxydation, ventilateur de refroidissement intégré,température de surface Rt+45°C
• Une apparence exquise, conformité ISO, CE

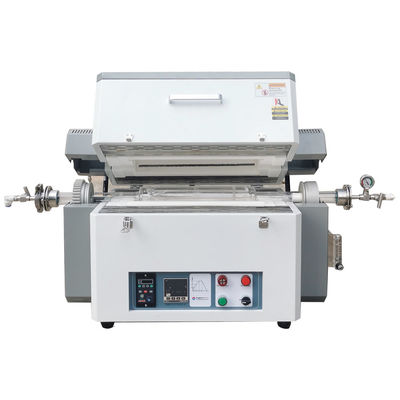

Chambre de four à tubes à 1200 °C avec tube de quartz

• Le four est constitué de deux matériaux en fibres céramiques semi-circulaires, filtrés sous vide et étroitement couplés en une seule pièce.
• La longueur de la zone de chauffage est de 400 mm et peut être adaptée à des tubes de quartz de 40 à 80 mm.
• Le tube de traitement est en tube de quartz transparent de haute pureté, intégré avec quatre lames de remuage symétriques, la vitesse de rotation peut être réglable.La partie critique de la zone de chauffage à l'intérieur du tube de four est équipée de la prise de tube en céramique, ce qui empêche efficacement la chaleur de s'échapper et réduit les pertes de chaleur.
• Thermocouple de type N au sommet de la chambre du four

Flange d'ouverture rapide, soutiens de tuyaux de four, buse à gaz de pagode de 1/4 "

• Équipé d'accessoires de brides à ouverture rapide SS304 pour le chargement et le déchargement rapides de matériaux, scellés avec des anneaux d'étanchéité en caoutchouc fluoré résistant à haute température
• L'entrée et la sortie d'air adopte une buse d'air de pagode G1/4 pouces, qui peut être connectée à un tuyau en PTFE d'un diamètre extérieur de 8 mm. Le vide maximal peut atteindre 10*-7torr
• Équipé de supports de brides réglables pour assurer un fonctionnement sûr et stable du tube de four

Ensemble individuel de dispositifs d'alimentation en gaz

• Les fours à tube de laboratoire 1200C-1700C sont tous équipés d'un dispositif d'alimentation en gaz à canal unique
• Joints à double ferrule; débitmètre à flotteur de gaz, le débit est réglable dans la plage 60-600ml/min
• Les gaz disponibles: N2, Ar, H2, CO, etc.

Remarque: Lors du remplissage du gaz réducteur, des soupapes de freinage, des soupapes à sens unique, des systèmes de traitement des gaz d'échappement, etc. doivent être configurés.

Panneau de commande pour four rotatif à tube de laboratoire à 1200 °C

• Conception intégrée avec régulateur de température, ampérimètre, voltmètre, boutons de fonction sur le panneau
• Contrôleur de température PID intelligent avec programmes à 32 segments, précision de ±1°C
• Coupe de courant, surchauffe, rupture du thermocouple et protection contre l'épuisement
• Fonction de réglage automatique de la température
• Avec interface de communication 485 (facultatif)

Programmes de chauffage, de logement et de refroidissement pour four rotatif à tube de laboratoire à 1200 °C

• 32 segments programmables, température de chauffage de 1 à 20 °C/min à réglage libre
• Bonne isolation thermique, refroidissement naturel, refroidissement doux
• 7 "écran tactile est optionnel, les programmes de chauffage peuvent être affichés en temps opportun, et téléchargés

TSpécifications techniques

Notes sur la demande

• La pression du tube de traitement doit être inférieure à 0,02 MPa
• La source de gaz doit équiper la vanne réductrice de pression
• Avant de remplir les gaz de réduction comme H2, devrait pomper l'air hors du tube

Comparaison de taille
