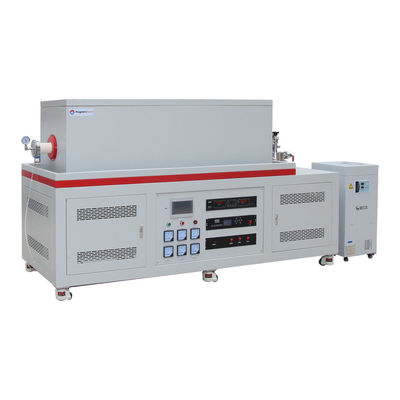

Forneau à tubes sous vide à 3 zones CVD 1700C avec mélangeur de gaz MFC et pompe moléculaire

Vue d'ensemble du produit

PT D80/1500/17/3 est un four à haute température à trois zones CVD à haut vide.3 canaux MFC mélangeur de gaz contrôlé avec précision.304SS des brides de refroidissement par eau avec vannes à aiguilles et jauge, plusieurs entrées et sorties d'air pour divers gaz.Il adopte un système de contrôle de la température PID Yudian basé sur un microprocesseur avec une précision de contrôle de la température de +/- °CLe four à tubes à haute vacuité à 3 zones est principalement utilisé pour le frittage sous vide et la protection atmosphérique,revêtement à base de film mince sous vide, des expériences sur les maladies cardiovasculaires, etc.

Principales caractéristiques

• Tmax 1700°C
• 3 zone de chauffage à vide élevé, four à tubes CVD
• Structure en acier double, perte de chaleur minimale
• Unité de pompe moléculaire, niveau de vide maximal jusqu'à 10-5 torr
• mélangeur de gaz à commande MFC à trois canaux
• Chambre isolée en fibres avec éléments chauffants MoSi2 pour une stabilité et une homogénéité maximales de la température
• Flanches scellées à refroidissement par eau 304SS
• Contrôleur PID numérique avec 30 segments programmables avec une précision de +/- 1°C
• Thermocouple de type B
• Pour les appareils électroniques

Mesures de sécurité

• Ampère intégré et double voltmètre pour une surveillance et un dépannage faciles.
• La protection contre la surchauffe éteint le four si la température dépasse la plage acceptable (voir le manuel du contrôleur) ou si le thermocouple est cassé ou défectueux.
• La protection contre les pannes de courant reprend le fonctionnement du four immédiatement après le point de panne lorsque le courant est rétabli.
• Le contrôle PID basé sur le microprocesseur fournit un processus thermique optimal avec un dépassement minimal

Détails du produit

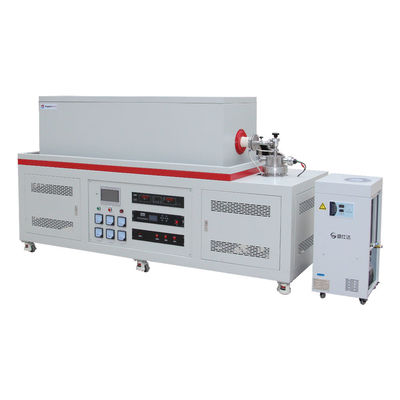

Forneau à tubes sous vide à 1700°C CVD 3 zones avec mélangeur de gaz MFC et appareil de refroidissement à l'eau

• Le PT D80/1500/17 est principalement composé de sept parties: corps du four, tube du four, accessoires d'étanchéité de la bride, système d'alimentation en gaz, système de refroidissement par eau,système de pompage sous vide et système de régulation de la température
• La coque extérieure en acier du four est traitée par décapage et phosphatation, revêtement en poudre d'environnement sur la surface, résistance à la corrosion et à l'oxydation, ventilateur de refroidissement intégré,température de surface Rt+45°C
• Une apparence exquise, conformité ISO, CE

Profil de chambre pour un four à tubes à haute vacuité à 1700°C CVD à 3 zones

• Isolement en céramique à haute teneur en aluminium, gravure CNC, raccordement étroit des parois de la chambre, chauffeur MoSi2 de type U, résistant à la température jusqu'à 1800C
• longueur de chauffage 600 mm, adapté pour le tube d'alumine de diamètre 60 mm. tube de traitement de l'alumine de haute résistance à la température jusqu'à 1700 °C,La partie critique de la zone de chauffage à l'intérieur du tube de four est équipée de la prise de tube en céramique, qui peut empêcher efficacement la fuite de chaleur et réduire les pertes de chaleur
• Thermocouple de type B

Flanche de refroidissement par eau, buse à gaz de pagode de 1/4", pompe à vide moléculaire

• Équipé d'un ensemble de brides de refroidissement à l'eau SS304, scellé avec des anneaux de scellage en caoutchouc fluoré résistant aux températures élevées
• L'entrée et la sortie d'air adopte G1 / 4 pouces pagode buse d'air, qui peut être connecté à un tuyau en PTFE avec un diamètre extérieur de 8 mm
• Unité de pompe moléculaire connectée avec KF25, assurez-vous que le niveau de vide atteint 10*-5mbar

Programme de chauffage pour un four à tubes à haute température à 1700 °C

• 30 segments programmables, température de chauffage de 1 à 10 °C/min, réglée librement
• Bonne isolation thermique, refroidissement naturel, refroidissement doux
• 7 "écran tactile est optionnel, les programmes de chauffage peuvent être affichés en temps opportun, et téléchargés

TSpécifications techniques

Notes sur la demande

• La pression du tube de traitement doit être inférieure à 0,02 MPa
• La source de gaz doit équiper la vanne réductrice de pression
• Avant de remplir les gaz de réduction comme H2, devrait pomper l'air hors du tube
• Lorsque vous remplissez les gaz de l'entrée de gaz dans le tube, vous devez vous assurer que la vanne de sortie de gaz est ouverte

Comparaison de taille
